تامین اکسیژن با خلوص بالا در صنایع مدرن و تجهیزات پزشکی، به یک تکنولوژی حیاتی وابسته است؛ سیستمهای PSA (جذب سطحی با نوسان فشار). اما قلب تپنده و عامل اصلی تفکیک گازها در این دستگاهها، مادهای ملوکولی به نام زئولیت اکسیژن ساز است.
در این مقاله تخصصی از مجله آریا اطلس سورین، قصد داریم به بررسی دقیق ساختار شیمیایی، انواع گریدها (مانند زئولیت 13X و لیتیمی)، علل افت راندمان و نکات مهم در خرید و تعویض زئولیت پردازیم.
ساختار شیمیایی زئولیت اکسیژن ساز و نحوه عملکرد آن
زئولیتها (Zeolites) مواد معدنی آلومینوسیلیکاتی با ساختار بلوری سهبعدی و منظم هستند. در دستگاههای اکسیژن ساز صنعتی و بیمارستانی، به دلیل نیاز به راندمان بالا، صرفاً از زئولیتهای سنتزی (صنعتی) استفاده میشود که به شکل گرانولهای کروی کوچک هستند.
این گرانولها دارای شبکه پیچیدهای از کانالها و منافذ فوقمیکروسکوپی (در مقیاس آنگستروم) هستند؛ به همین دلیل در اصطلاح مهندسی شیمی به آنها غربال مولکولی (Molecular Sieve) نیز گفته میشود. کاتیونهای فلزی موجود در این شبکه، وظیفه ایجاد میدان الکتریکی و جذب گازها را بر عهده دارند.
مکانیزم جداسازی گازها در فرآیند PSA (به زبان ساده)
برخلاف تصور عموم، فرآیند تفکیک گاز در زئولیت اکسیژن ساز کاملاً فیزیکی است و هیچگونه واکنش شیمیایی در آن رخ نمیدهد. فرآیند جذب بر اساس دو فاکتور اصلی انجام میشود:
-
اندازه مولکولی گازها: منافذ زئولیت دقیقاً متناسب با ابعاد مولکولهای هوا مهندسی شدهاند.
-
نیروهای فیزیکی واندروالس و قطبیت: مولکول گاز نیتروژن ($N_2$) گشتاور چهارقطبی بزرگتری نسبت به اکسیژن ($O_2$) دارد. زمانی که هوای فشرده با فشار بالا وارد برجهای اکسیژن ساز میشود، این تفاوت قطبیت باعث میشود نیتروژن به شدت جذب سطح زئولیت شده و به دام بیفتد. در مقابل، اکسیژن بدون جذب شدن از میان تخلخلها عبور کرده و با خلوص بالای ۹۳٪ به عنوان گاز خروجی ذخیره میشود.
انواع زئولیت اکسیژن ساز در صنعت
بر اساس نوع کاتیون فلزی به کار رفته در ساختار بلوری و اندازه منافذ، غربالهای مولکولی به گریدهای مختلفی تقسیم میشوند:
۱. مولکولارسیو گرید 13X (زئولیت پایه سدیمی)
این زئولیت دارای کاتیونهای سدیم بوده و قطر منافذ آن حدود ۱۰ آنگستروم است. زئولیت ۱۳x به دلیل ساختار باز و حفرههای بزرگتر، ظرفیت بسیار بالایی در جذب همزمان نیتروژن، رطوبت و دیاکسید کربن ($CO_2$) دارد و یکی از پرکاربردترین جاذبها در سیستمهای اکسیژن ساز صنعتی به شمار میرود.
۲. زئولیت پیشرفته پایه لیتیمی (Lithium-X)
مدرنترین و کارآمدترین نوع زئولیت در دنیا برای تولید اکسیژن، گرید لیتیمی است. جایگزینی سدیم با لیتیم، نرخ انتخابگری نیتروژن نسبت به اکسیژن را تا چندین برابر افزایش میدهد. این تکنولوژی باعث میشود که دستگاه با مصرف انرژی و هوای فشرده کمتر، اکسیژنی با خلوص بالاتر تولید کند و ابعاد برجهای PSA نیز به شدت کامپکتتر شود.
تفاوت زئولیت با سایر جاذبهای صنعتی (سیلیکاژل و کربن فعال)
در پکیجهای کامل کمپرسور و تولید گاز، از جاذبهای دیگری نیز در مراحل پیشتصفیه هوا استفاده میشود که نباید آنها را با زئولیت اصلی اشتباه گرفت:
-
سیلیکا ژل (Silica Gel): یک جاذب به شدت متخلخل بر پایه سیلیسیم دیاکسید است که هدف اصلی آن رطوبتزدایی از خط هوای فشرده است تا آب وارد برجهای زئولیت نشود.
-
کربن فعال (Activated Carbon): برای جذب روغن خروجی از کمپرسور اسکرو، حذف بو و آلایندههای آلی در بخش فیلتراسیون پکیج قرار میگیرد.
-
کربن مولکولارسیو (CMS): برخلاف زئولیت که نیتروژن را جذب میکند تا اکسیژن تولید شود، CMS اکسیژن را جذب میکند تا گاز نیتروژن خالص تولید شود (مخصوص دستگاههای نیتروژن ساز).

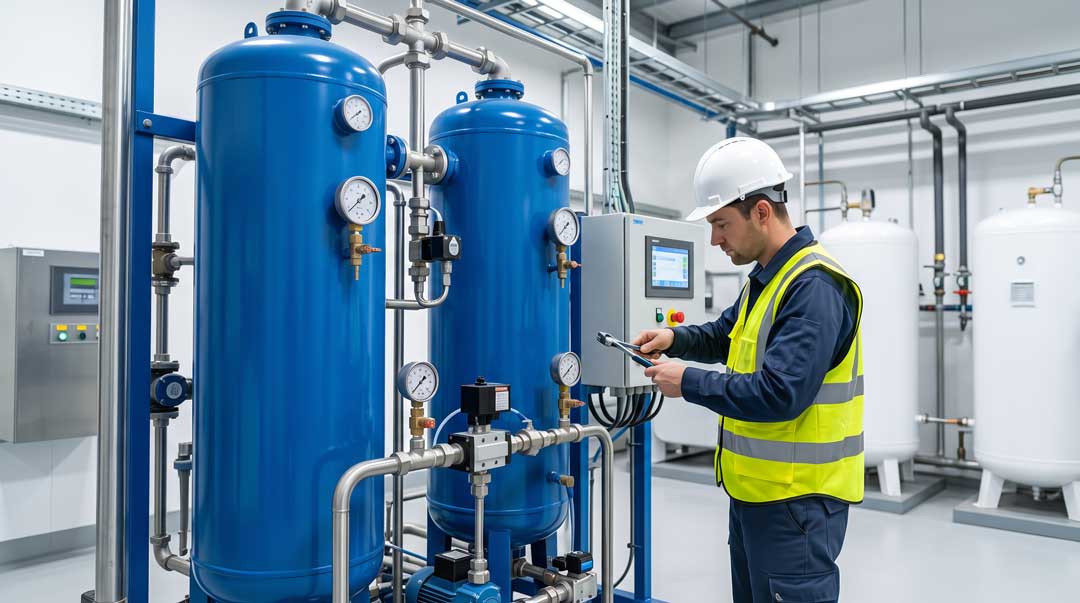

علل افت خلوص و زمان تعویض زئولیت اکسیژن ساز
یکی از مزایای فرآیند فیزیکی PSA این است که با افت فشار برج، نیتروژن به راحتی تخلیه شده و زئولیت ۱۰۰٪ احیا میشود؛ بنابراین این ماده استهلاک ذاتی ندارد. با این حال، دو عامل اصلی باعث خرابی و نیاز به تعویض زئولیت اکسیژن ساز میشوند:
-
ورود رطوبت (آب): زئولیتها تمایل شدیدی به جذب آب دارند. اگر رطوبت هوای ورودی توسط [درایر هوای فشرده] به طور کامل گرفته نشود، منافذ زئولیت با آب پر شده و اصطلاحاً زئولیت میسوزد.
-
ذرات روغن (Oil Carryover): روغن خروجی از کمپرسور اگر توسط میکروفیلترها جذب نشود، یک لایه چربی روی گرانولها ایجاد کرده و فرآیند جذب فیزیکی را کاملاً متوقف میکند (مسمومیت زئولیت).
راهنمای خرید و استعلام قیمت زئولیت اکسیژن ساز
طول عمر و راندمان یک دستگاه اکسیژن ساز مستقیماً به کیفیت غربال مولکولی آن بستگی دارد. در بازار تجهیزات صنعتی، قیمت زئولیت اکسیژن ساز بر اساس گرید (سدیمی یا لیتیمی)، برند سازنده (اروپایی، آمریکایی یا چینی) و ظرفیت جذب آن تعیین میشود. خرید از تامینکنندگان معتبر، تضمینکننده خلوص پایدار گاز خروجی خط تولید یا مرکز درمانی شماست.
